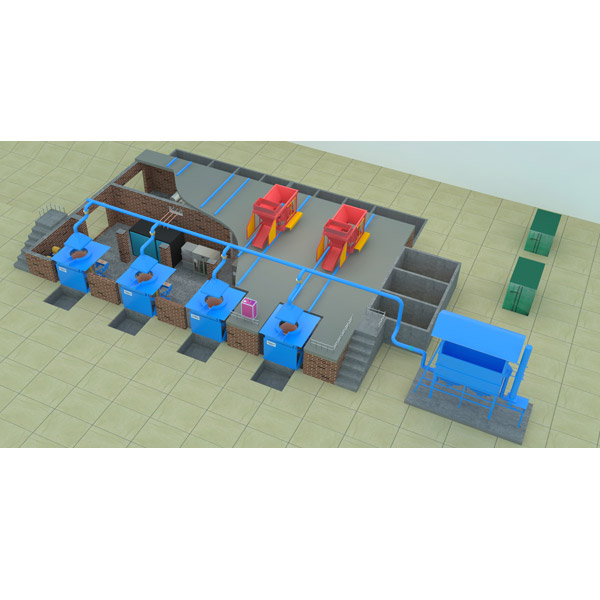

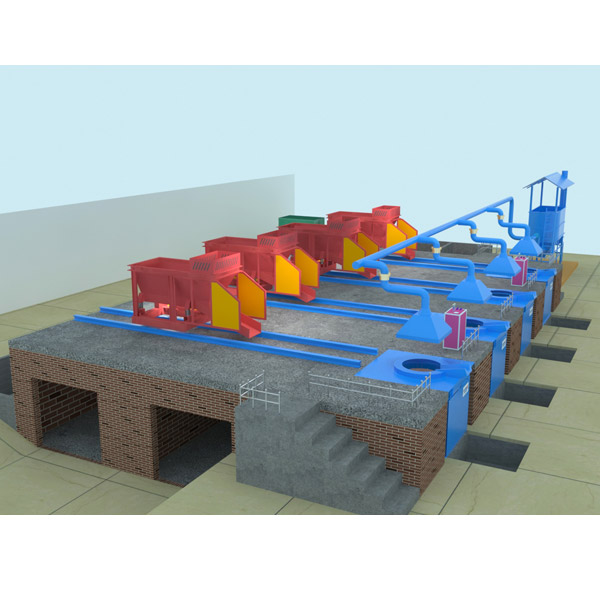

常見中頻電爐設備布局示意圖

附注文字：

   電爐設備選型及布局注意事項
1、要求成套設備的冷卻流量及壓力能力足夠大，優選逆流式強迫冷卻系統。
2、強烈建議客戶選用純水封閉循環冷卻系統，這樣可以消除由于水質而出現的設備結垢和堵水問題，增加設備壽命，減少故障率。
3、要求變壓器距離中頻電柜越近越好，減少輸入母線損耗。
4、中頻水冷電纜越短越好，減少主回路損耗。
5、減少物流距離，合理設計設備基礎，可選用電磁稱重及加料小車。
6、考慮除塵等環保設施布局。
7、我公司可代客戶設計成套設備布局方案。
